Комплетан водич за инсталатере за судопере са рамом од нерђајућег челика на зиду-

Најчешћи узрок квара судопере{0}}за зидну монтажу није судопер. То је зид који га подржава. Потпуно напуњен судопер - умиваоник, вода, нагнута тежина корисника - делује преко150 кгстатичког оптерећења и знатно више у динамичкој сили. Ако зидна конструкција не може да издржи ово оптерећење, инсталација неће успети без обзира на квалитет оквира.

Врсте зидних конструкција и носивост

Валл Типе	Капацитет оптерећења (по тачки сидрења)	Компатибилност оквира
Бетон/зид (пун)	200+ кг	Директно сидро, није потребна подршка
Бетонски блок (шупаљ)	80–120 кг	Захтева епоксидна{0}}сидра или про-завртње
Челични клин + гипс картон	30–50 кг	Захтева подлогу од шперплоче од 18 мм између клинова
Дрвени стуб + суви зид	60–90 кг	Захтева подлогу од шперплоче од 18 мм или унакрсно{1}}блокирање
Само суви зид (без подлоге)	Није оцењено	НЕМОЈТЕ ИНСТАЛИРАТИ - оквир мора да обухвата клинове

Спецификација подлоге од шперплоче

За челичне-стубове и дрвене-зидове - најчешћи типови комерцијалних конструкција - обавезна припрема је уградњаПлоча од структуралне шперплоче од 18 ммизмеђу клинова иза готове површине зида. Ова подршка мора:

• Проширите најмање два лежишта за клинове (обично ширине 800–900 мм)
• Будите причвршћени за сваки клин са најмање четири шрафа за дрво бр. 12 или -самоурезујућим металним шрафовима по шрафовима
• Продужите 150 мм изнад отиска носача за монтажу рама са свих страна
• Поставите у равни са предњом страном клинова пре него што се суви зид подигне

Пре{0}}Контролна листа за верификацију инсталације

Пре распакивања оквира:

• Потврдите тип зида:Користите алат за проналажење вијака и тестирајте-избушите малу пробну рупу да бисте верификовали материјал и размак клипова.
• Проверите подршку:Ако је зид већ завршен, лоцирајте подлогу од шперплоче помоћу алата за тражење клинова подешеног на режим дубоко-скенирања. Његове ивице треба да буду видљиве 150 мм иза обриса оквира.
• Проверите ниво:Поставите либелу од 1200 мм вертикално уз зид на планираној локацији за монтажу. Свако одступање веће од 3 мм од висине рама захтева постављање подметача или корекцију површине зида пре постављања рама.
• Потврдите грубо постављање водовода-у:Уверите се да доводни водови излазе из зида унутар одређене зоне изреза оквира и да ли одвод грубо-по висини одговара висини сифона умиваоника.

2. Нивелисање оквира и избор хардверског анкера

Оквир од нерђајућег челика је структурно језгро инсталације. Преноси сва оптерећења са умиваоника на зид. Његова прецизност уградње директно одређује да ли умиваоник стоји равно, да ли се правилно одводи и да ли ће остати сигурно причвршћен деценијама.

Монтажа и обележавање оквира

Најкомерцијалнијизидни{0}}оквири за судоперестижу делимично састављени. Прво завршите монтажу на поду, а затим:

• Поставите монтирани оквир уз зид на одређеној висини монтаже. Комерцијалне инсталације усаглашене са АДА{1}} захтевају ивицу судопера на864мм (34 инча)изнад готовог пода.
• Означите све локације рупа за монтажу кроз рупе носача рама помоћу оловке или централног бушача.
• Уклоните оквир и проверите да ли су све ознаке равне помоћу ласерског нивелира или либеле од 1200 мм.

Одабир анкера према типу зида

Тип анкера одређује зидна подлога. Коришћење погрешног сидра доводи до неуспеха инсталације - не постоји универзално сидро.

Нивелисање секвенце

1. Поставите оквир и лабаво уметните све горње{0}}андре (само прстом-).
2. Поставите либелу преко хоризонталне шипке за монтажу оквира. Подесите положај оквира све док балончић не прочита мртву тачку.
3. Затегните сидра-горњег реда за50%коначног обртног момента.
4. Лабаво уметните{0}}доњи ред.
5. Поново{0}}проверите ниво преко хоризонталне траке и прилагодите ако је потребно.
6. Затегните сва анкера до пуног обртног момента у попречном{0}}следу.
7. Поново{0}}проверите ниво још једном пре него што монтирате лавабо.

3. Спречавање уобичајених места цурења

Оштећење воде услед уградње судопере за{0}}умиваоник који цури у зиду утиче на зидне шупљине, подну облогу и плафон испод. У комерцијалним зградама, трошкови одговорности за једно неоткривено цурење често премашују цео буџет опреме.

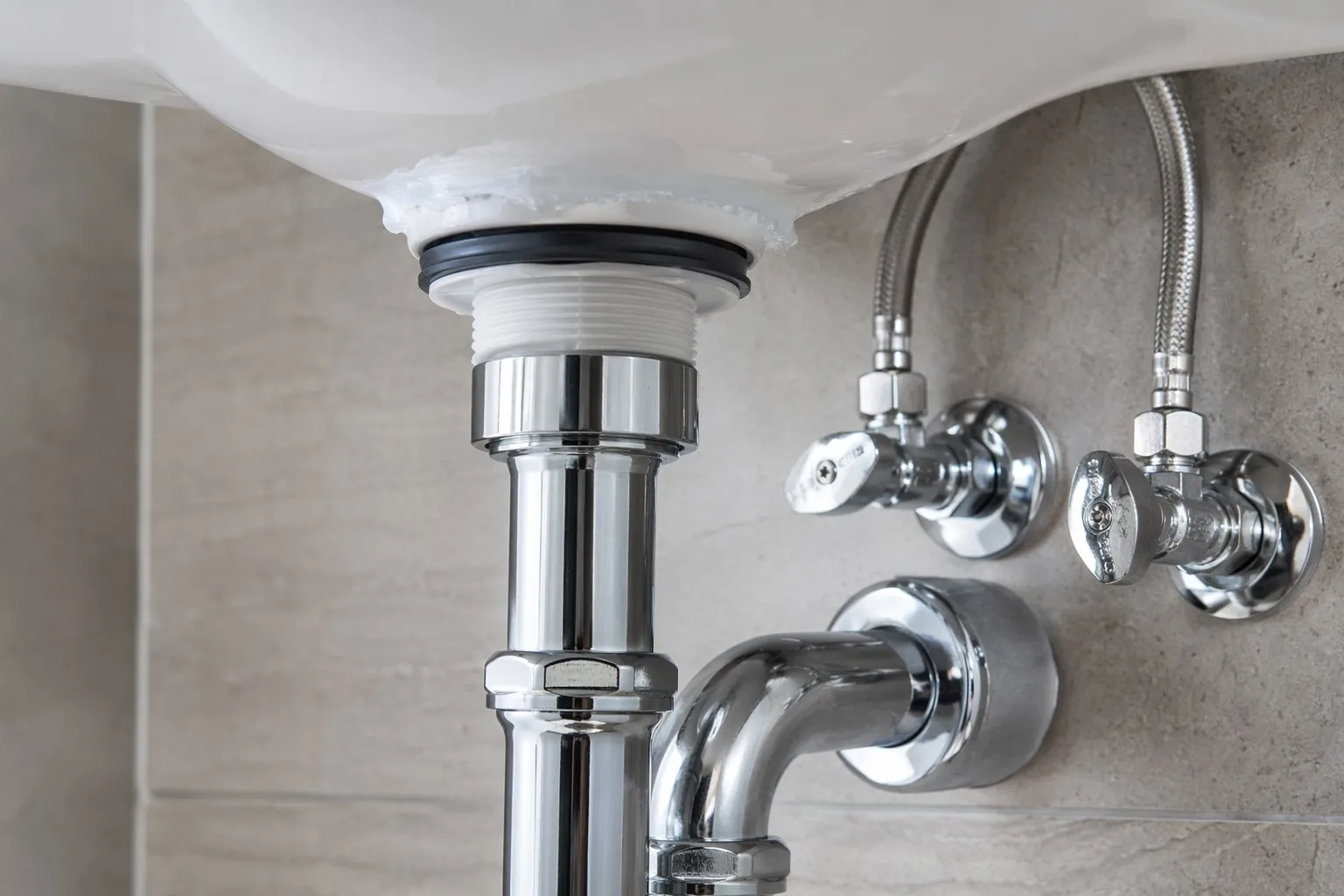

Заптивање склопа одвода

Одводни прикључак је највећа{0}}тачка ризика од цурења. Редослед заптивања:

• Нанесите континуирану перлу од100% силиконски заптивачна доњу страну одводне прирубнице.
• Уметните одводну прирубницу у одводни отвор судопера.
• Одоздо, гурните гумену компресиону заптивку на тело одвода, а затим фрикциону подлошку и сигурносну матицу.
• Руком-затегните сигурносну матицу, а затим затегните још једну четвртину-окрета помоћу кључа за одвод.Претерано{0}}затезање изобличава гумену заптивкуи ствара путеве цурења који се погоршавају са сваким узастопним покушајем затезања.
• Обришите вишак силикона са периметра прирубнице. Видљиви печат треба да буде чиста перла од 2–3 мм.

Прикључци за снабдевање

Плетени водови за напајање од нерђајућег челика су стандардни за комерцијалне инсталације због своје отпорности на пуцање и флексибилности током сервисирања уређаја:

• Користите линије које су оцењене за минимум125 ПСИрадни притисак и60 степенитемпература.
• Руком-затегните компресионе навртке на запорним вентилима, а затим затегните још пола-окрета помоћу кључа.Немојте користити допинг за цеви или траку за навојена компресионим фитинзима - заптивка долази од феруле, а не од навоја.
• Након завршетка повезивања, полако отварајте запорне вентиле да бисте избегли удар воденог удара.

Силиконска заптивка на зидном интерфејсу

Коначна водена баријера је силиконска перла између задње ивице судопере и готове површине зида:

• Користите100% неутрални-силикон за очвршћавање. Акрилни заптивач се скупља и одваја у року од 6 месеци.
• Примени континуираноперла од 5 ммдуж целе задње ивице где се умиваоник сусреће са зидом.
• Загладите перлу влажним прстом или силиконским алатом за заглађивање у року од 3 минута од наношења.
• Дозволи24 сатавреме очвршћавања пре излагања инсталације води.

Протокол теста цурења након{0} инсталације

Пре него што инсталацију предате генералном извођачу:

• Напуните умиваоник до нивоа прелива и оставите да одстоји15 минута. Прегледајте све прикључке у наставку сувим папирним убрусом - било каква влага је грешка.
• Ослободите одвод и посматрајте склоп одвода током пуне{0}}пражњења. Проверите да ли у области компресионог заптивача нема капања.
• Пустите топлу воду (60 степени).5 минутаи поново{0}}проверите све прикључке за напајање. Топлотна експанзија може открити везе које су биле маргиналне на ниским температурама.
• Документујте тест са датираним фотографијама сувих спојева за записе о затварању пројекта.

Уобичајене грешке при инсталацији које треба избегавати

Извештаји теренске службе у хиљадама комерцијалних инсталација идентификују ове грешке као најчешће и скупе:

Оквир као структурни елемент

Инсталација судопера за{0}}монтажу на зид је тро-фазни инжењерски задатак: проверите да ли зид може да издржи оптерећење, прецизно монтирајте оквир и запечатите сваку тачку спајања од продора воде. Када се свакој фази посвети одговарајућа пажња, резултат је комерцијално купатило које ради без интервенције одржавања15–20 година.

За извођаче који одређују хардвер за умиваоник у више{0}}спратној згради, протокол за сидрење и подлогу су важни колико и сам квалитет оквира. А правилно специфицираносудопер за комерцијално пловилоса правилно постављеним оквиром од нерђајућег челика надмашује циклус реновирања зграде. Сидра која га држе морају одговарати подлози. Ниво који га води мора бити калибрисан. Заптивке које га штите морају имати контролисану прецизност на свакој тачки примене.
